为紧凑型医疗设备选择 4mm 空心杯电机

设计紧凑型医疗设备通常需要在可用空间和所需机械性能之间进行艰难的权衡。手持式诊断仪器、微型采样机构或紧凑型流体控制装置可能需要小型电机来驱动移动部件，而不增加设备的整体尺寸或重量。在这些应用中，即使是几毫米的额外空间也会影响外壳、内部布局、电池容量和组装简易性。

因此，电机选择需要超越外部尺寸。工程师必须考虑运行速度、可用扭矩、电源、热行为以及从动机构施加的负载。安装在外壳内但无法在负载下保持所需速度的电机无法解决设计问题。

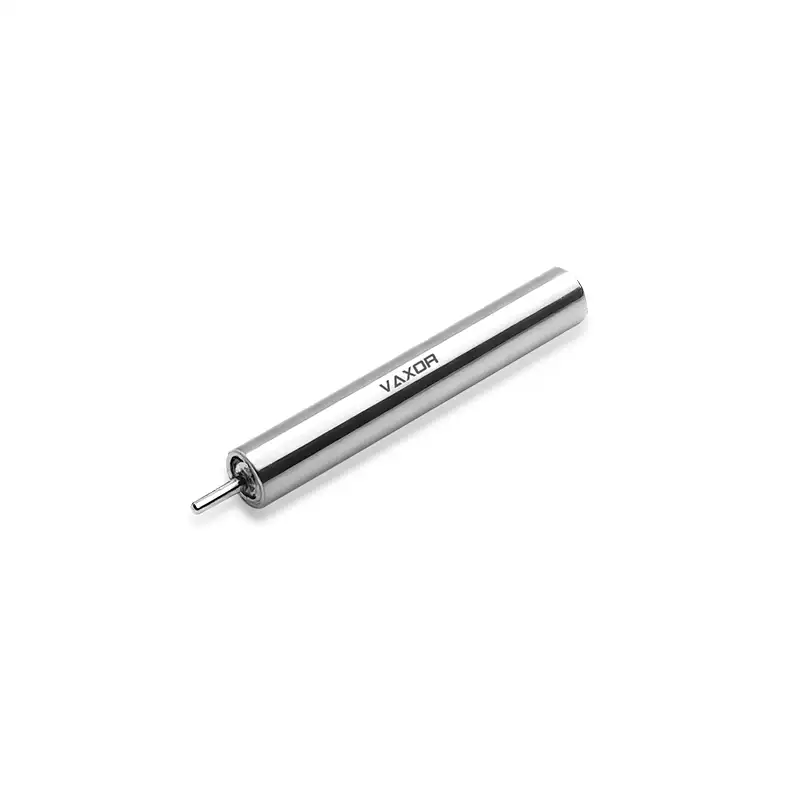

φ4mm超微型无刷空心杯电机专为安装空间极其有限的应用而设计。它的直径仅为 4 毫米，为紧凑型医疗设备、精密仪器和其他微型设备提供了潜在的驱动选项。为了确定此类电机是否适合特定设计，工程师应从机构的实际操作要求出发，评估电机在实际条件下的性能。

选择电机之前定义机械要求

第一步是确定电机需要移动什么。医疗设备包含多种机构，包括小型旋转部件、定位组件、微型泵和精密调节系统。每一种都会产生不同的速度、扭矩和操作周期要求的组合。

例如，微型定位机构可能需要在有限角度内受控移动，而旋转组件可能需要在整个工作循环中保持相对稳定的速度。频繁启动和停止的机制也可能与连续运行的机制有不同的要求。

在比较电机规格之前，请记录以下参数：

• 预期机械负载下所需的输出速度。

• 克服摩擦并移动机构所需的扭矩。

• 预期的运行持续时间和启停循环的频率。

• 可用的安装直径、长度和安装空间。

• 允许的电源电压和电流消耗。

• 整个设备可接受的温升和噪声水平。

这些要求可帮助工程师建立实际的工作点，而不是仅根据其宣传的最高速度来选择电机。

区分电机的轴输出和整个机构的性能也很重要。轴承、联轴器、齿轮、密封件和其他传动部件会产生摩擦和损失。如果应用使用减速机构，则必须在从动部件处评估最终的输出速度和扭矩，而不是直接从电机的轴规格推断。

为什么 4mm 电机在医疗设备设计中很重要

减小电机直径可以更轻松地将驱动器集成到狭窄的外壳或密集的组件中。当医疗设备必须在同一外壳内容纳传感器、电子控制板、连接器、电池和机械部件时，这一点尤其重要。

较小的电机还可以为设计人员在移动机构周围布置组件时提供更大的灵活性。然而，减小电机尺寸并不会自动提高整个设备的性能。电机仍然需要满足应用的负载和速度要求，并且其安装布置必须提供足够的机械支撑。

φ4mm 超微型无刷空心杯电机，型号为 G04P-VW00-QZ-1，规定重量为 1.7 g，额定电源电压为 6 V。这些特性使其适用于重量和空间受限设计的初步评估。

在机械集成过程中，工程师应考虑电机的整个封装，包括其长度、轴尺寸、安装要求以及连接组件周围的间隙。仅凭直径不足以确认电机是否适合特定组件。

设计人员还应该评估电机的支撑方式。极小的电机可能需要精心设计的支架或安装接口，以防止不必要的运动并避免将过多的机械应力传递到外壳或轴。

将运行速度与实际工作负载相匹配

速度通常是工程师在选择微型电机时首先比较的规格之一。然而，空载速度和标称速度描述了不同的运行条件。

空载速度是在电机轴上没有外部机械负载的情况下运行时测量的。一旦电机驱动机构，工作点就会发生变化，因为需要扭矩来克服负载和内部损耗。

标称速度代表制造商额定方法下的指定操作条件。在评估工作设备的性能时，它通常比空载速度更有用，但仍应确认确切的测试条件。

对于G04P-VW00-QZ-1，指定的空载转速为55,000 rpm，而标称转速为30,000 rpm。当医疗设备需要在负载下进行重复运动时，这种区别很重要。

假设一个微型机构在正常运行期间需要以定义的速度旋转。工程师应首先确定所需的速度是否与电机的标称工作范围兼容。然后，他们应该考虑变速箱引起的任何速度降低以及负载变化引起的任何变化。

如果使用变速箱或其他减速机构，输出速度将取决于减速比和传动损失。因此，即使被驱动部件本身运行得慢得多，高电机速度也可能是有用的。

关键是根据应用级别所需的速度来选择电机，而不仅仅是规格表中的最高数字。

在最终选择之前评估扭矩

电机达到目标速度的能力并不能确定它是否可以移动预期负载。扭矩必须与速度一起评估，因为机械输出取决于两者。

φ4mm电机的额定额定扭矩为0.38 mN·m，堵转扭矩为0.76 mN·m。这些值应根据制造商的额定条件进行解释。

额定扭矩是评估正常运行的更相关的起点。失速扭矩描述了在指定测试条件下与静止转子相关的扭矩；它不应被视为持续运行能力。

实际上，电机必须克服驱动机构的综合阻力，包括摩擦、机械接触以及应用施加的任何负载。如果机构需要的扭矩大于电机在所需工作点所能提供的扭矩，则设计可能会遇到运动缓慢、启动失败或电流需求过大的情况。

工程师可以首先估计机构所需的扭矩，并将其与电机的运行数据进行比较。他们还应该考虑启动条件，因为系统静止时摩擦力和机械阻力可能会有所不同。

当所需扭矩超过电机的可用能力时，可能的调整包括减少摩擦、改变机构几何形状、降低所需加速度或引入合适的变速器。任何此类更改都应根据可用空间和对整个设备的影响进行评估。

检查电气兼容性和电流需求

微型电机必须在为其供电和控制的设备的电气极限范围内工作。电压兼容性只是第一个检查；工程师还需要估计电流需求并验证驱动器和电源是否可以支持预期的工作条件。

G04P-VW00-QZ-1的工作电压为6V，扭矩常数为0.82mN·m/A。扭矩常数描述了在适用的惯例和操作条件下电机电流和电磁扭矩之间的关系。

作为简化的估计，与所需电磁扭矩相关的电流可以通过将该扭矩除以扭矩常数来计算。例如，使用规定的扭矩常数，0.20 mN·m 的理论扭矩对应于大约 0.24 A。

该计算是一个起点，而不是电机电流消耗的完整预测。实际性能还取决于绕组电阻、电损耗、转速、驱动器和机械负载。工程师应使用制造商的性能曲线和电气数据来确认预期的工作点。

还应对驱动器的启动行为和堵转转子状况进行评估。当电机无法按指令旋转时，电流和热量的产生可能会变得很大。适当的电流限制和故障处理有助于保护电机和周围的电子设备。

对于电池供电的医疗设备，电气评估应包括预期的工作周期，而不仅仅是标称电压。重复启动、负载变化和长时间运行都会影响能耗和电池需求。

考虑小型外壳中的热行为

当电机安装在紧凑的外壳内时，热管理可能成为一个重要的设计问题。小型设备的散热表面积通常有限，而附近的传感器、电池、粘合剂和电子元件可能有自己的温度限制。

产生的热量取决于电流、绕组电阻、运行速度、机械负载和占空比等因素。因此，在短期测试期间表现良好的电机在重复或长时间运行期间可能表现不同。

热验证应反映预期应用。工程师可以使用预期的负载和运行周期在代表性外壳内测试电机，并监控一段时间内的温度。评估应包括安装材料和附近组件的影响，因为组装设备的散热方式可能与裸露电机不同。

如果温度升高超出设计限制，团队可能需要降低占空比、调整工作点、改进热路径或重新考虑机械负载。

对于医疗器械开发，必须根据完整产品的要求及其预期用途确定温度限制。仅电机的紧凑尺寸并不能证明成品设备满足任何特定的安全或监管要求。

考虑噪声、振动和机械集成

医疗设备和精密仪器可能需要平稳、可预测的运动。根据应用的不同，不必要的噪音或振动可能会影响用户体验、测量稳定性或附近组件的行为。

这些特性应在装配级别进行评估。电机安装、轴对中、轴承支撑、联轴器设计以及旋转部件的平衡都会影响最终结果。

精心设计的安装接口有助于保持对齐并降低不必要的移动风险。还应检查从动机构的摩擦、间隙和相关机械共振。

当电机用于精密定位系统时，工程师应区分电机的速度稳定性和整个机构的定位性能。电机规格并不独立建立系统级定位精度。

φ4mm超微型无刷空心杯电机可以作为此类系统的一部分进行评估，其性能与驱动器、变速箱、安装结构和控制策略一起评估。

对于开发团队来说，原型测试是在进行最终外壳和生产设计之前识别集成问题的实用方法。

在代表性原型中验证电机

规格表有助于缩小可用选项的范围，但最终决定应基于在代表预期用途的条件下进行的测试。

有用的验证计划应涵盖几个领域：

• 负载下速度：确认机构达到并保持所需的运行速度。

• 扭矩能力：验证电机是否能够在预期的机械阻力下可靠地启动和运行。

• 电流消耗：测量启动、正常运行和苛刻负载条件下的电流。

• 热性能：监控代表性操作周期内的温度。

• 机械性能：检查振动、轴对中、安装稳定性和联轴器性能。

• 可靠性：测试适合产品开发阶段的重复启动、停止和操作周期。

如果设备有严格的尺寸限制，测试应使用代表性的外壳而不是开放式工作台设置。这有助于揭示在初始电机测试期间可能不会出现的封装、接线、热和机械问题。

验证计划还应反映设备的预期操作环境和适用的产品要求。医疗应用可能需要额外的系统级安全性、可靠性和监管评估，而这些评估无法仅根据电机规格来确定。

与微驱动技术合作伙伴合作

选择超微型电机通常需要机械设计、电气工程、制造和系统集成之间的协调。早期的技术讨论有助于澄清尺寸要求、负载条件、操作周期以及确认适用性所需的数据。

VAXOR成立于2024年，总部位于中国苏州，为机器人、医疗器械、精密仪器和智能设备开发微型关节执行器和超微型空心杯电机。其技术方法结合了电机设计、精密制造、结构工程和控制专业知识。

VAXOR的开发工作包括轴向磁通电机技术、PCB/FPCB绕组、优化的电磁设计和微型减速机构。该公司还强调工程实施，从原型验证、试生产到批量交付。

对于设备开发人员来说，最有用的起点是提供一套明确的应用要求，包括可用空间、工作电压、目标速度、所需扭矩、占空比和热约束。这些细节可以更轻松地评估特定电机配置是否合适以及可能需要哪些额外测试。

结论

为紧凑型医疗设备选择电机需要在尺寸、速度、扭矩、电力需求、热行为和机械集成之间取得平衡。适合可用空间的电机还必须在实际运行负载下提供所需的性能。

φ4mm超微型无刷空心杯电机，型号G04P-VW00-QZ-1，直径4mm，工作电压6V，空载转速55,000rpm，标称转速30,000rpm，标称扭矩0.38mN·m，重量1.7g。这些规格为评估空间受限的医疗设备和精密仪器中的电机提供了有用的起点。

通过尽早定义操作要求，检查电机在负载下的速度和扭矩，并验证代表性原型中的电气、热和机械性能，工程师可以做出更明智的选择。 VAXOR 为开发紧凑型设备的开发团队提供超微型电机和微型驱动解决方案，其中每一毫米的空间都很重要。
