15:1、30:1 还是 50:1？选择正确的微型执行器齿轮比

为机器人关节选择齿轮比不仅仅是最大化输出扭矩的问题。该比率还会影响关节速度、加速度、响应能力以及执行器与机械负载的相互作用。适用于缓慢的力导向机构的比率可能不适合需要快速重新定位或频繁改变方向的关节。

对于开发紧凑型机械臂、灵巧手和自动化机构的工程师来说，尽早选择正确的配置可以简化运动控制开发并减少机械重新设计的需要。 Φ20mm微型关节执行器提供 15:1、30:1 和 50:1 齿轮比选项，使工程师能够评估紧凑关节模块内输出速度和扭矩的不同组合。

最合适的比率取决于实际应用要求，包括所需的运动时间、外部负载、占空比、可用电源和控制策略。了解这些因素有助于将比率选择过程转变为实际的工程决策，而不仅仅是数字比较。

齿轮比如何影响关节输出

齿轮比描述了电机的转速与变速器的输出之间的关系。在减速驱动中，电机的旋转速度比输出轴的旋转速度快。这种减速有助于将电机的旋转特性转换为更适合从动机构的速度和扭矩组合。

一般来说，较高的减速比可提供更大的扭矩倍增，同时降低输出速度。对于给定的电机速度，较低的比率允许输出旋转得更快，但提供的扭矩倍增较小。实际输出扭矩和速度还取决于电机性能、传动效率、摩擦力和操作条件。

对于微关节执行器来说，这些差异会影响机器人机构如何开始移动、加速、保持其位置以及响应变化的负载。

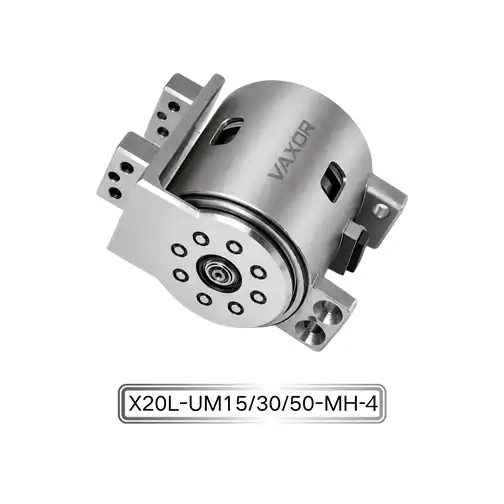

Φ20mm微关节执行器型号为X20S/L-UM15/30/50-MH-4，具有三种减速比：15:1、30:1和50:1。工程师不应假设一种比率适合每种应用，而应将每种配置与预期的关节运动和负载曲线进行比较。

例如，需要在位置之间快速移动的关节可能会优先考虑输出速度和加速度。必须支撑较重负载的接头可能会更加重视扭矩容量。结合这两个要求的机制可能需要在速度、扭矩和控制响应之间进行折衷。

目标是选择满足完整操作要求的比率，而不仅仅是最高的可用减少量。

当 15:1 齿轮比有意义时

当输出速度和快速移动是重要的设计优先事项时，15:1 的比率值得评估。由于减速比 30:1 和 50:1 的替代方案要低，因此对于给定的电机速度，它通常允许更高的输出速度。

这对于执行频繁重新定位、在相对较大的角度范围内移动或需要在有限时间内完成运动序列的机器人关节非常有用。

潜在的应用包括轻型机器人机构、快速移动的铰接部件以及在相对适度的外部负载下运行的关节。然而，最终的选择应取决于执行器的实际速度-扭矩性能，而不仅仅是齿轮比。

在评估 15:1 配置时，工程师应检查几个因素：

• 输出速度是否满足所需的运动时间。

• 加速和稳定运行时可用扭矩是否足够。

• 该机构是否能够承受负载变化而不会出现过大的速度变化。

• 控制器是否能够实现所需的运动轨迹。

• 在重复移动过程中，所选配置是否保持在其操作限制范围内。

较低的比率并不能自动保证更快的现实世界运动。如果负载要求过高，电机可能无法按预期加速关节。外部摩擦、惯性和传动损失也会限制性能。

因此，在最终确定生产设计之前，应在实际负载和运动曲线下对 15:1 选项进行测试。

为什么 30:1 的比例可以成为有用的中间立场

30:1 的比率提供了介于较低的 15:1 减少量和较高的 50:1 减少量之间的中间选项。当应用需要输出速度和扭矩倍增之间的平衡时，可能值得考虑。

许多机器人机构结合了不同类型的运动。关节在卸载时可能需要快速重新定位，但在与物体相互作用时也需要提供足够的扭矩。选择中间比率可以是评估这种权衡的一种方法。

例如，铰接机构可能需要在编程位置之间移动，同时在外部负载变化时保持可预测的性能。在这种情况下，工程师应该比较负载下的预期速度、加速时间和所需的输出扭矩，而不是仅仅依赖标称齿轮比。

可以根据以下问题评估 30:1 配置：

• 关节是否在规定时间内到达目标位置？

• 可用扭矩是否足以满足预期工作负载？

• 当负载变化时执行器能否做出适当的响应？

• 配置是否支持所需的重复移动频率？

• 是否可以在不超出执行器操作极限的情况下实现运动曲线？

这些问题有助于确定中间比率是否为应用提供了所需的平衡。答案应基于测量的或制造商提供的所选配置的性能数据。

何时考虑 50:1 的齿轮比

当扭矩倍增比最大输出速度更重要时，50:1 的比率值得评估。与较低的减速比相比，较高的减速比通常会降低输出速度，同时增加给定电机扭矩的输出处可用的扭矩，但受传动效率和操作限制的影响。

这可能与抵抗较大阻力运动、处理要求较高的机械负载或需要以相对较低的输出速度进行受控运动的关节有关。

然而，对于力导向的应用来说，较高的减少量并不一定是最佳选择。设计人员还必须考虑加速度、反转行为、传输特性以及对控制命令所需的响应。

高比率可能会限制需要快速移动的应用的输出速度。它还可能会影响系统在频繁改变方向时的行为方式。因此，应使用执行器的技术数据和代表性测试来评估相关性能特征。

对于Φ20mm 微型关节执行器，50:1 选项可以与使用相同负载和运动要求的其他比率进行比较。这使得可以确定额外的减少是否为预期机制提供了有意义的好处。

比较应重点关注实际输出速度、负载下的扭矩、响应时间以及所需工作周期内的热行为。

使用相同操作要求比较比率

选择齿轮比的最可靠方法是将所有可用配置与一组一致的要求进行比较。将轻负载下的一个比率与较重负载下的另一个比率进行比较可能会产生误导性的结论。

首先定义所需的输出速度和扭矩。然后估计被驱动部件的惯量、所需的加速时间以及重复运动的频率。这些值提供了评估不同配置的实用基础。

下表总结了要研究的一般权衡。

这些是减速比的一般特征，而不是针对该特定执行器测量的性能排名。实际输出值取决于电机、传动效率、控制器和操作条件。

在做出最终选择之前，工程师应索取相关的速度-扭矩曲线和特定配置的性能数据。

考虑连续扭矩和初始扭矩

齿轮比的选择还必须考虑关节将承受的负载类型。短暂遇到高电阻的机构可能与在整个长工作周期中保持负载的机构具有不同的要求。

X20 执行器系列指定连续扭矩高达 450 mNm，初始扭矩高达 800 mNm。这些是最大规定值，未经相关技术文件确认，不应假定这些值同样适用于每个齿轮比或操作条件。

在评估持续工作负载下的性能时，连续扭矩非常重要。初始扭矩是指不同的操作条件，其精确定义和允许持续时间应与制造商确认。

为了实际选择，工程师应将负载至少分为三类：

• 稳态负载：正常运行时所需的扭矩。

• 加速负载：改变运动部件速度所需的附加扭矩。

• 瞬态负载：特定任务期间阻力的短期增加。

执行器必须满足这些条件下应用的实际要求。如果机构无法维持所需的速度或在其热限制内运行，那么基于最大扭矩值选择比率是不够的。

因此，应使用代表性的运动序列而不是单个静态负载测量来验证所选比率。

考虑电压和控制要求

X20 执行器系列支持 12 V、24 V 和 48 V 电源选项。当将关节集成到具有不同电源架构的机器人系统中时，这些选项可能是相关的，但必须针对所购买的特定型号和配置确认可用电压。

电源、电机驱动器和控制系统应一起评估。工程师应验证电气兼容性、电流容量、保护要求以及控制器提供所需运动曲线的能力。

该执行器还具有绝对式磁性编码器和 SPI 通信功能。编码器提供位置反馈，而 SPI 接口支持与兼容控制系统的通信。确切的通信时序、命令结构和位置数据格式应从制造商的文档中确认。

齿轮比和反馈控制不应被视为独立的决定。所选择的比率会影响电机运动和关节输出之间的关系，而控制系统则决定执行器如何遵循位置和运动命令。

在原型测试期间，测量输出运动时间、位置响应、电流消耗和代表性负载下的性能。如果多个关节同时运行，请在预期的组合工作负载下测试通信和电力系统。

评估空间、重量和机械集成

X20 模块尺寸为 Φ20mm × 20mm，指定重量范围为 37.2–41.6 g，具体取决于配置。这些特征使得安装规划成为选择过程的重要组成部分。

在选择比率之前，工程师应确认模块适合可用空间，并且其安装布置与周围结构兼容。设计还应为连接器、接线、紧固件和维护通道提供足够的间隙。

重量会影响整个机构的惯性，特别是当执行器安装在移动臂上或靠近机器人结构末端时。额外的质量可能会增加加速上游关节所需的扭矩，因此执行器应作为完整机械系统的一部分进行评估。

Φ20mm微型关节执行器采用轴向磁通电机架构。 VAXOR 表示，该架构的扭矩密度比传统设计高出 30% 以上。在针对特定应用评估这一主张时，工程师应确认相关比较基础，并确定模块的性能如何满足整个系统的空间、质量和负载要求。

CAD 布局审查和物理原型测试有助于在设计投入生产之前识别机械干扰、对齐问题和意外负载。

通过原型测试验证所选比率

计算可以缩小选择范围，但需要进行测试以确定所选配置是否满足实际应用要求。

从预期的电源电压、控制器、安装结构和机械负载开始。记录代表性操作周期内的输出速度、运动时间、电流消耗和温度。

接下来，测试加速度、减速度、重复方向变化以及外部负载的变化。对于机器人机构，评估执行器在整个运动序列中的执行情况也很有用，而不是单独测试每个运动。

实际的验证过程应包括：

• 确认模块和控制器兼容。

• 测量负载输出速度和运动时间。

• 检查加速和稳定运行期间的扭矩要求。

• 在整个工作周期内监控电流和温度。

• 评估位置反馈和对控制命令的响应。

• 重复测试以检查可比条件下的一致性。

如果不止一种齿轮比看起来合适，请使用相同的机械负载和运动曲线测试替代方案。这为比较提供了公平的基础，并有助于确定最能满足项目要求的配置。

与微驱动技术合作伙伴合作

选择正确的比率通常需要机械工程、电机设计和控制开发之间的协调。微驱动技术合作伙伴可以帮助澄清配置差异并确定可靠决策所需的技术数据。

VAXOR成立于2024年，总部位于中国苏州，为机器人、医疗器械、精密仪器和智能设备开发微型关节执行器和超微型空心杯电机。工程能力涵盖电机设计、精密制造、结构设计、机器人控制、智能制造等。

该公司的技术路线图包括轴向磁通电机技术、PCB/FPCB绕组、电磁设计和微型减速机构。 VAXOR 还专注于从原型验证、试生产到批量交付的工程实施。

在讨论项目时，提供所需的输出速度、连续和瞬态扭矩要求、负载惯量、运动周期、电源电压、控制接口和安装约束。这些详细信息使供应商能够帮助识别相关配置并明确必须验证哪些性能数据。

Φ20mm微型关节执行器，型号X20S/L-UM15/30/50-MH-4，提供三种齿轮比选项、多种电压选项、绝对式磁编码器和SPI通信。通过将比率与实际负载进行比较并验证原型中所选的模块，工程师可以为其机器人关节设计做出更明智的决策。

最终选择清单

在最终确定齿轮比之前，请确认以下事项：

• 所需的输出速度：确定关节必须以多快的速度完成其运动。

• 扭矩需求：独立的稳​​态、加速和瞬态负载。

• 齿轮比：使用相同的操作要求比较 15:1、30:1 和 50:1。

• 电源：确认可用电压以及与所选配置的兼容性。

• 反馈和通信：验证编码器集成和 SPI 通信要求。

• 机械布局：检查安装空间、重量、接线和周围组件。

• 工作周期：评估重复运动、电流消耗和温度。

• 性能数据：在最终批准之前确认特定配置的规格。

对于每个机器人关节来说，不存在普遍正确的齿轮比。最好的选择是满足应用的速度、扭矩、控制和操作要求，而又不会在系统其他地方造成不必要的妥协。

通过一致的工程流程比较 15:1、30:1 和 50:1 选项，开发人员可以根据实际性能需求选择配置。 Φ20mm微型关节执行器为此评估提供了一个有用的平台，而与 VAXOR 的合作可以帮助澄清规格并支持从原型测试到生产集成的路径。
